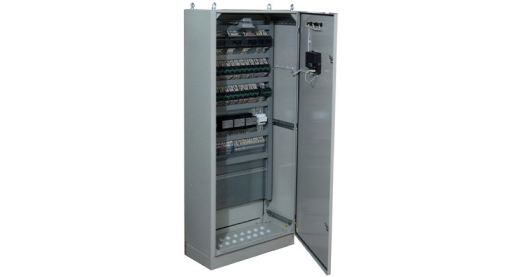

Терминал предназначен для дистанционного управления процессом очистки конвективных поверхностей котла с использованием дальнобойных аппаратов водяной очистки, является проектнокомпонуемым изделием и может управлять различным количеством аппаратов. Наличие сенсорной панели оператора с отображением структурной схемы системы очистки, что позволяет контролировать ход процесса в реальном времени и оперативно менять параметры процесса. Наличие контроля рабочего тока электродвигателей в реальном времени, что существенно повышает надежность защиты электродвигателей и позволяет осуществлять текущую диагностику аппаратов, в т.ч. его механических узлов. Терминал позволяет выдавать информацию по стандартным протоколам (RS485, TCPIP) в АРМ оператора либо для SCADA верхнего уровня.
Функции терминала
- Управление аппаратами очистки.
- Управление электрифицированными паровыми задвижками.
- Измерение и отображение параметров процесса очистки: температура, давление пара, ток в двигателях аппаратов (3 фазы).
- Управление процессом очистки в автоматическом режиме.
- Настройка параметров и временных установок для управления в автоматическом режиме.
- Передача управления и индикации вышеперечисленных функций на верхний уровень, посредством протокола MODBUSRTU / TCP.
На терминале установлена сенсорная панель оператора.
Лампы индикации наличия питающего напряжения желтого зеленого и красного цветов.
Дополнительная панель оператора, подключается посредством четырехпроводного кабеля, монтируется на месте работы оператора, полностью дублирует основою панель.
Управление скоростью и направлением движения привода осуществляется посредством частотных преобразователей к которым подключается соответствующий привод вертикального, горизонтального перемещения водяной обдувки или привод паровой обдувки
| Состояние Элемент | Включено (Открыто) | Отключено (Закрыто) |
| Задвижка |  |
 |
| Концевой выключатель |  |
|
| Обдувочный аппарат |  |
|
| Индикация выдвижения аппарата |  |
АРМ предназначен для дистанционного управления процессом очистки конвективных поверхностей котла с использованием аппаратов очистки.
АРМ выполняет следующие функции:
- Отображения на экране компьютера текущего состояния аппаратов обдувки, напорной и дренажной запорной арматуры;
- Управления процессом очистки котла, как в ручном, так и в автоматическом режиме;
- Тестирования исполнительных устройств;
- Оповещения об аварийных ситуациях.

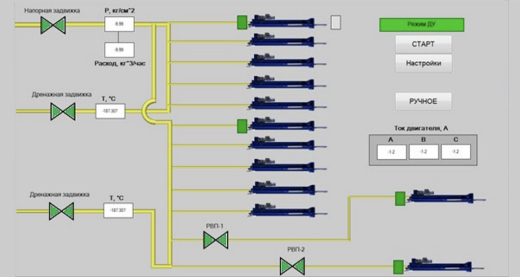

На основном экране расположены элементы индикации состояния задвижек и обдувочных аппаратов, показания датчиков давления, температуры и расхода, измерения тока двигателя аппарата, введенного в работу, индикация текущего режима работы. Движение аппаратов вперед/назад индицируется мигающими стрелками. Помимо элементов индикации, на основном экране расположены элементы управления.

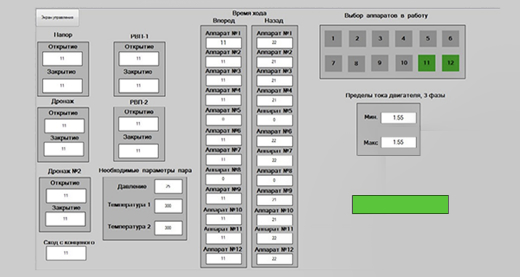

На данном экране отображаются таймауты, параметры пара, установки тока двигателя и кнопки выбора аппаратов для работы в автоматическом цикле очистки. Изменение численного значения какого-либо параметра производится однократным нажатием на текущее значение этого параметра и последующим вводом нового численного значения в появившемся диалоговом окне.
| Элемент | Индикация |
| Задвижка ОТКР |  |
| Задвижка ЗАКР |  |
| Задвижка, промежуточное состояние |  |
| Заслонка ОТКР |  |
| Заслонка ЗАКР |  |
| Заслонка, промежуточное состояние |  |
| Давление в магистрали |  |
| Давление в контуре |  |
Основные типы динамических элементов видеокадров и виды их изображения

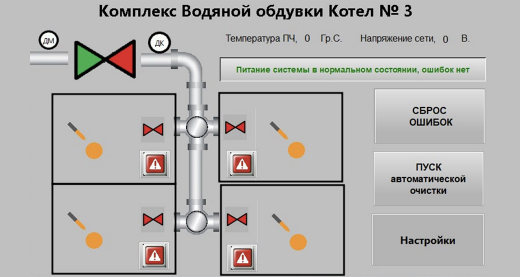

На основном экране отображаются текущее состояние задвижки, текущее состояние заслонки, положение работы гидромонитора, температура ПЧ (гр. С), напряжение сети (В), сообщения о работе системы.
Данный экран является основным экраном управления, обеспечивающим следующие функции доступные пользователю:
- Переход к меню аппаратов очистки, для просмотра текущего состояния исполнительных устройств либо для ручного управления;
- Выбор аппарата очистки для ручного управления осуществляется нажатием кнопки. В автоматическом режиме выбор аппаратов происходит поочередно автоматически;
- Переход в меню настройки Терминала управления, путем нажатия кнопки Настройки;
- Осуществление сброса ошибок, путем нажатия кнопки СБРОС ОШИБОК;
- Запуск автоматической очистки, путем нажатия кнопки ПУСК автоматической очистки.
Сообщения о работе системы
- Питание системы в нормальном состоянии, ошибок нет.
- Ошибка схода задвижки на закрытие.
- Ошибка схода задвижки на открытие
- Ошибка открытия.
- Сбой концевых переключателей.
- Отключен автомат защиты двигателя в щите.
