Аппараты водяной и паровой сажеобдувки предназначены для профилактической очистки с газовой стороны поверхностей нагрева на работающих паровых котлах, сжигающих тердое, жидкое топливо и биомассу. Очистка ведется перемещающимися струями воды или пара, которые формируются и направляются на очищаемую поверхность сопловыми устройствами аппаратов сажеобдувки.
Паровые котлы, сжигающие твердые и жидкие виды топлива, должны быть оборудованы комплексной системой очистки, включающей специализированные устройства очистки отдельных поверхностей нагрева. Необходимость применения очистки той или иной поверхности нагрева определяется в каждом конкретном случае, в зависимости от компоновки котла, применяемого топлива (состава минеральной части топлива), температуры газов по тракту и скорости движения газов, исходя из условия обеспечения эксплуатационно-чистого состояния поверхности.
Аппараты водяной и паровой сажеобдувки предназначены для профилактической очистки с газовой стороны поверхностей нагрева на работающих паровых котлах, сжигающих тердое, жидкое топливо и биомассу. Очистка ведется перемещающимися струями воды или пара, которые формируются и направляются на очищаемую поверхность сопловыми устройствами аппаратов сажеобдувки.
Паровые котлы, сжигающие твердые и жидкие виды топлива, должны быть оборудованы комплексной системой очистки, включающей специализированные устройства очистки отдельных поверхностей нагрева. Необходимость применения очистки той или иной поверхности нагрева определяется в каждом конкретном случае, в зависимости от компоновки котла, применяемого топлива (состава минеральной части топлива), температуры газов по тракту и скорости движения газов, исходя из условия обеспечения эксплуатационно-чистого состояния поверхности.
Отсутствие системы очистки приводит к:
- Cнижению паропроизводительности котла;
- Снижение КПД в результате повышения температуры уходящих газов, что в свою очередь приводит к перерасходу топлива;
- Повышенный расход эл. энергии на собственные нужды при работе дымососов на максимальных нагрузках из-за повышения аэродинамического сопротивления пакетов теплообменников, т.к. снижается проходное сечение;
- Незапланированные остановки котла из-за загрязнения поверхностей теплообмена;
- Повреждение элементов котла в результате падения скопившихся глыб золы;
- Значительные отложения несгоревших частиц топлива на конвективных поверхностях нагрева (экономайзер, воздухоподогреватель) в дальнейшем может привести к их возгоранию, что вызывает повреждение элементов котельного агрегата.

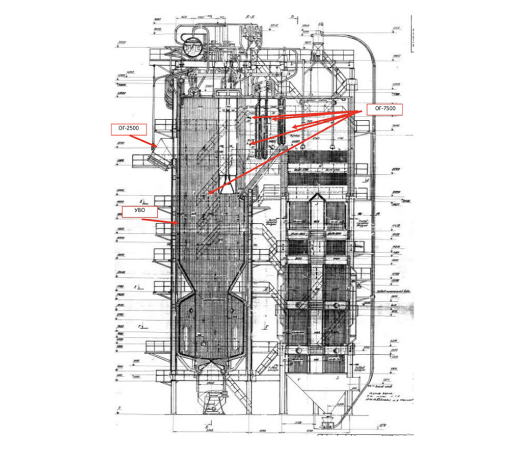

Пример установки парообдувочных аппаратов на котле БКЗ-270(320)-140 ПТ-5 Красноярской ТЭЦ-1 (схема)
- УВО - 4 шт. на отм. 16,9м. топочная камера фронтовой тыловой экран;
- ОГ-2500 – 4 шт. на отм. 24,7м. амбразура газозаборных шахт;

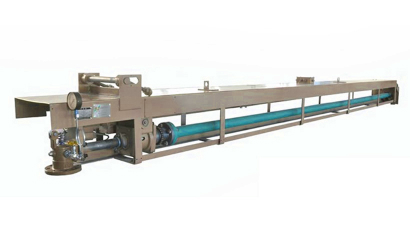

- ОГ-7500 – 4 отм. 27,32м. (глубина выдвижения 7 метров, обмуровка 350мм.-400мм.);
- ОГ-7500 – 2 отм. 25,07м. (глубина выдвижения 7 метров, обмуровка 350мм.-400мм.);
- ОГ-7500 – 2 отм. 26,5м. (глубина выдвижения 7 метров, обмуровка 350мм.-400мм. за ПП-1) или ОГ-7500 – 2 отм. 20,3м. (глубина выдвижения 7 метров, обмуровка 350мм.- 400мм перед ширмами);
- Запорно-регулирующая арматура. Отбор с коллектора ПП-1;
- Насосная станция для УВО;

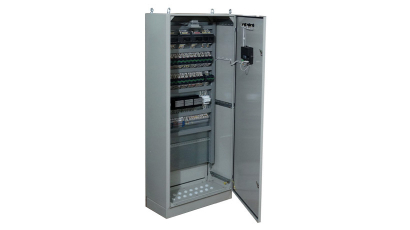

- Система управления.
