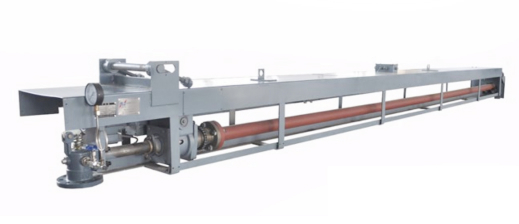

Глубоковыдвижные аппараты обдувки, предназначенные для очистки водяных экономайзеров и воздухоподогревателей котлов от наружных шлакозоловых отложений.
Эффект очистки аппаратами обдувки достигается за счет использования кинетической энергии струй обдувочного агента, стекающих из сопел аппарата и направленных на очищаемую поверхность.
В качестве обдувочного агента используется пар или сжатый воздух с давлением 0,9 -4,0 МПа (перед клапаном аппарата), температурой до 350 ºС- 400 °С или сжатый воздух того же давления. Как правило, на практике применяется обдувочный агент давлением 1,3-2,5 МПа.
Технические характеристики обдувочного глубоковыдвижного аппарата ОГ
| № | Наименование параметра | Значение |
| 1 | Рабочий агент | Пар, воздух |
| 2 | Условное давление клапана, МПа | 6,4 |
| 3 | Давление, МПа | 0,9 - 4 |
| 4 | Температура пара, С° | 300-500 |
| 5 | Температура дымовых газов, С° | до 1400 |
| 6 | Массовый расход пара, кг/мин | 76-80 |
| 7 | Рабочий угол обдува ° | 360 |
| 8 | Скорость поступательного движения, м/мин | 2 |
| 9 | Обороты в мин | 24 |
| 10 | Продувочный вентилятор | +/- |
| 11 | Количество сопл, шт | 2 |
| 12 | Диаметр сопла, мм | 22,5 |
| 13 | Ход аппарата, мм | до 12000 |
| 14 | Эффективный радиус, мм | 3000 |
| 15 | Ручной привод | да |
| 16 | Внутренняя труба Ø (внешний), мм | 60, 1Cr18Ni9Ti |
| 17 | Сопловая головка Ø (внешний), мм | 89, 1Cr18Ni9Ti |
| 18 | Сопловая труба Ø (внешний), мм | 89, SA-213T91/ SS 310S |
| 19 | Электродвигатель, кВт, об/мин, степень защиты, В/Гц | 0,55 или 1,1 / 1380 / IP 55 / 220-380 / 50 |
| 20 | Масса, кг | 360 кг+ход в м.*110кг |

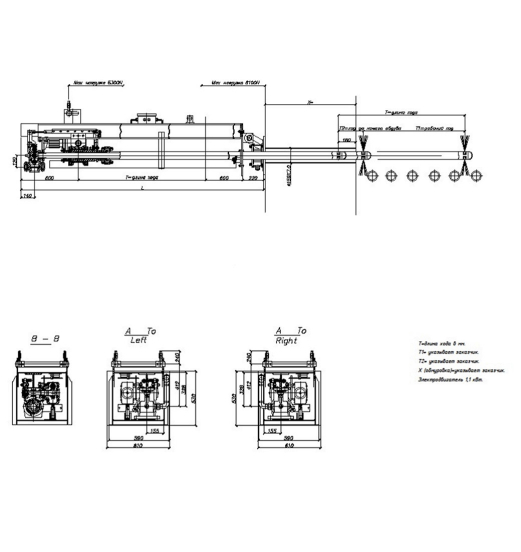

| 21 | Габариты | 1420+ход / 500 / 550 |
На аппарате установлены модернизированные узлы уплотнения.
За перемещение и вращение сопловой трубы отвечает компактный редуктор.
Внутренняя питающая труба имеет полированную поверхность.
Наружная обдувочная труба выполнена из жаропрочной стали имеет конусную внутреннюю стенку.
Для предотвращения попадания коррозийных дымовых газов в пиковую трубу установлен вентиляционный клапан
